技 术 文 件

DWQ-1111九脚网格套叠塑料托盘

适用于商超、服装等行业产品平地周转、仓库垫货

目  录

1-1、产品图片 -------------------------------------------------------- 3
1-2、产品尺寸图 ------------------------------------------------------ 4
1-3、产品详细参数 ---------------------------------------------------- 5
1-4、产品载荷能力 ----------------------------------------------------6
1-5、产品生产工艺 ---------------------------------------------------- 7
1-6、产品生产流程 ---------------------------------------------------- 7
1-7、托盘结构优势 ---------------------------------------------------- 8
1-8、公司简介 -------------------------------------------------------- 10
1-1、产品图片

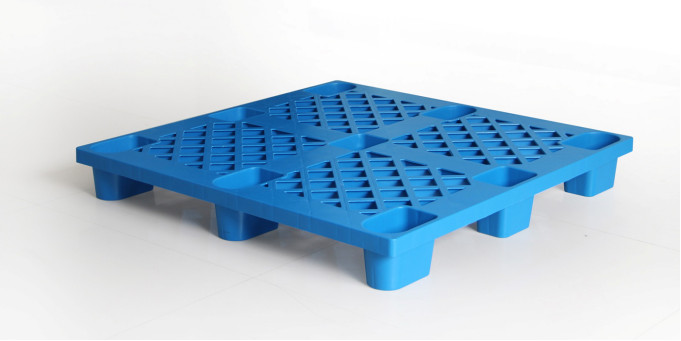

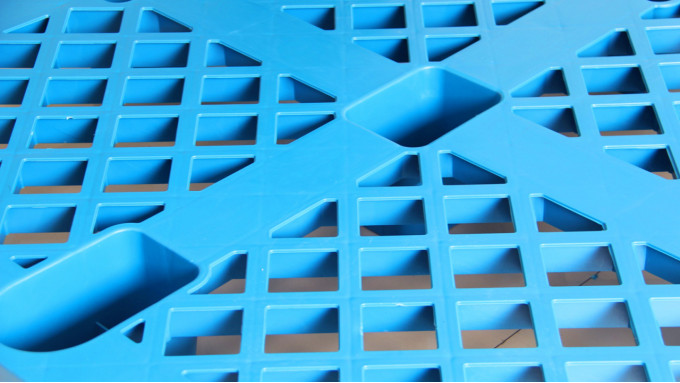

1111九脚网格套叠注塑托盘-正面

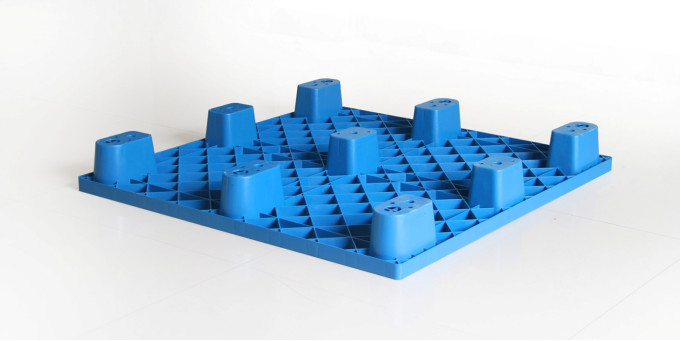

1111九脚网格套叠注塑托盘-背面

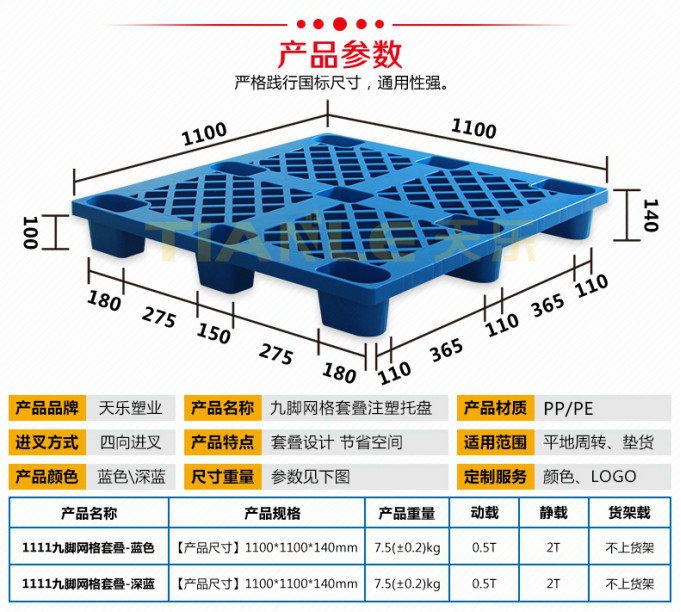

1-2、产品尺寸图


1-3、产品详细参数表

产品详细参数
产品名称	九脚网格套叠塑料托盘
型    号	DWQ-1111
产品尺寸	L1100×W1100×H140  单位：mm（长宽高误差、对角线误差≤5mm）。
产品颜色	蓝色、深蓝、红色等，支持颜色定制服务。
适用环境	适用环境温度为-25℃～45℃，在该范围内托盘保持良好的刚性和抗冲击性。
进叉方向	四向进叉
叉孔高度	100mm，适用于叉车、地牛等使用。
生产工艺	一次注塑成型。
产品承载	动载：0.5T，静载：2T；不上货架。
套叠设计	托盘采用套叠设计，节省运输成本、节省仓储空间，
产品材质	采用高密度聚丙烯/聚乙烯（PP/PE），无毒无害、不污染，适用于平地周转、仓储垫货。
产品外观	表面平整、无飞边，无影响使用的裂纹和变形，单个托盘上下没有明显色差，同批产品色泽一致。
条码设计	托盘长边侧面中心位置应留出贴条码带的位置空间大小不小于90x90mm。
标记方式	丝网印刷，公司名称或logo。
执行标准	《塑料平托盘国jia标准》GB/T15234-1994


1-4、产品载荷能力

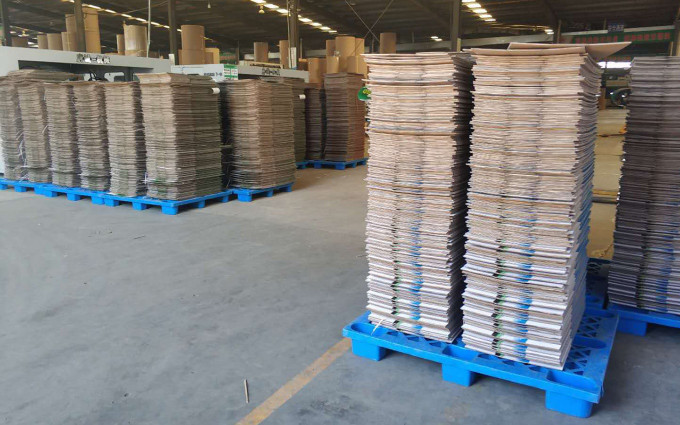

DWQ-1111双面网格塑料托盘动载0.5T，静载2T，产品适用于商超、服装、印刷、食品等行业平地周转、仓储垫货。
1） 动态载荷
指在使用叉车等搬运设备时，托盘在动态作业中，托盘上货物平铺均匀摆放，所能承受的max载荷重量。该托盘的动态载荷为：0.5T。
2） 静态载荷
指托盘放在水平且刚性的平面上，货物均匀平铺在托盘上，托盘所能承受的max载荷重量。该托盘的静态载
荷为：2T。

1-5、产品生产工艺
一次注塑成型。

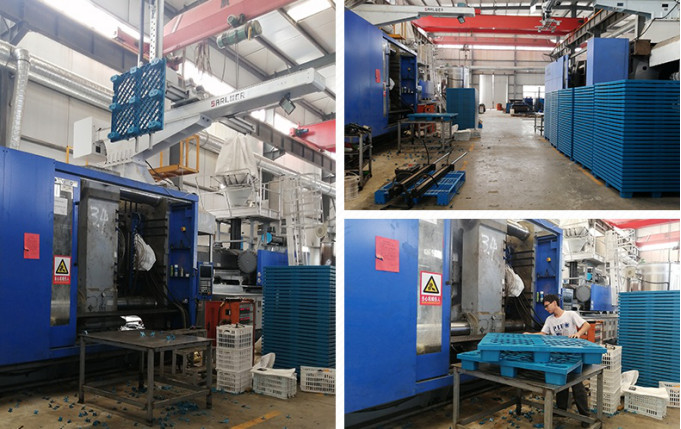

1-6、产品生产流程
合模→将熔料注入模腔→保压→冷却→开模→注塑件顶出→修整边角→成品。



1-7、托盘结构优势
    （1）【镂空网格设计】托盘采用镂空设计，利于货物防水防潮的同时，也保证货物底部处于通风状态。

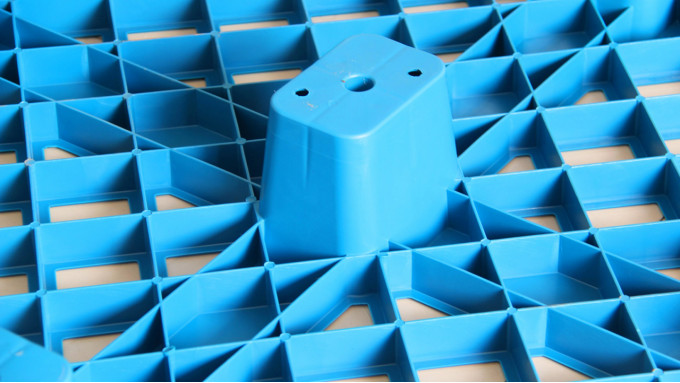

（2）【叉口、底部加强筋设计】托盘叉口、底部采用加强筋设计，提高托盘的稳定性和承重能力。



（3）【托盘边缘圆弧角设计】一方面增加托盘的抗撞击能力，另一方面防止发生磕碰弄伤使用者。



（4）【套叠设计】托盘采用套叠设计，节省物流费用及仓储空间。



天乐公司简介

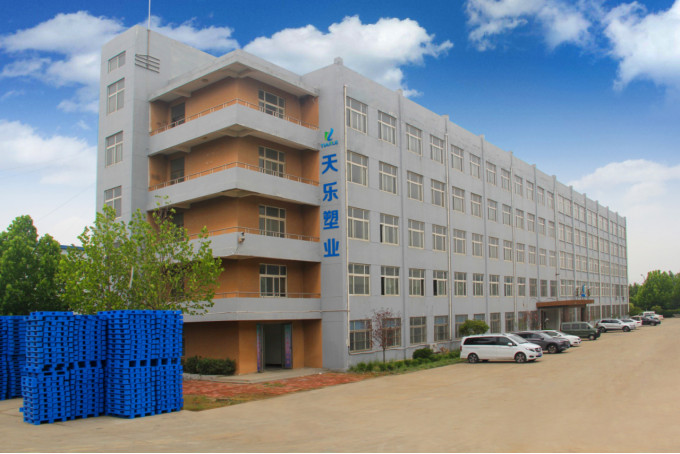

山东天乐塑料科技有限公司坐落于山东省菏泽市巨野县城东工业园，紧邻327国道，地理位置优越，交通便利。天乐塑料是一家集研发，设计，制造，销售为一体的大型生产塑料产品企业，公司拥有大型注塑、吹塑成型设备十多台，拥有经验丰富的设计研发团队，可提供产品定制服务。生产塑料托盘（注塑、吹塑托盘）、环卫分类垃圾桶、塑料周转箱（筐）、塑料折叠箱、塑料中空板、拉伸缠绕膜等系列产品。产品广泛应用于仓储物流、电商快递、食品医药、粮油面粉、烟酒饮料、商场超市、印刷印务、电子电器、化工化肥、服装纺织、汽车汽配等行业。
公司产品品种繁多，可以根据客户要求来样加工定制，厂家直销，可开发票。欢迎新老顾客来电咨询。
