ZPCG-1210组合川字平板塑料托盘

ZPCG-1210组合川字平板塑料托盘

原价¥ 元

价  格:

型  号:ZPCG-1210

规  格:1200(L)×1000(W)×160 (H) mm

商品详情常见问题在线下单


技 术 文 件

ZPCG-1210组合川字平板
智能仓储、立体库专用

山东天乐塑料科技有限公司


目  录

1-1、产品图片 -------------------------------------------------------- 3
1-2、产品尺寸图 ------------------------------------------------------ 5
1-3、产品详细参数 ---------------------------------------------------- 6
1-4、产品载荷能力 ---------------------------------------------------- 7
1-5、产品生产工艺 ---------------------------------------------------- 8
1-6、产品生产流程 ---------------------------------------------------- 9
1-7、托盘结构优势 ---------------------------------------------------- 10
1-8、公司简介 -------------------------------------------------------- 14

1-1、产品图片

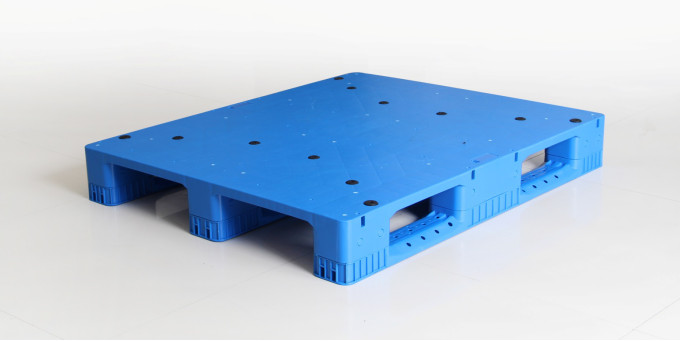

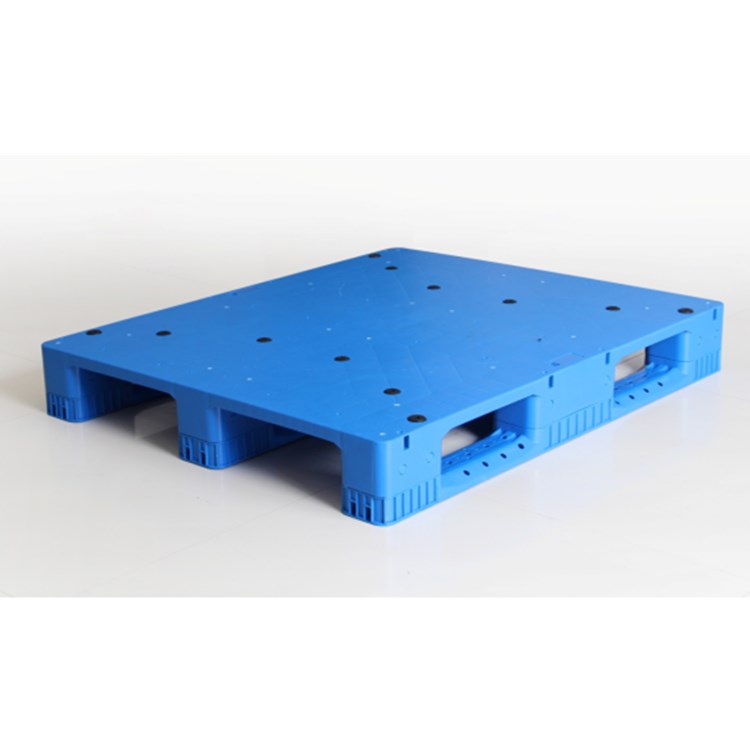

ZPCG-1210组合川字平板塑料托盘-正面

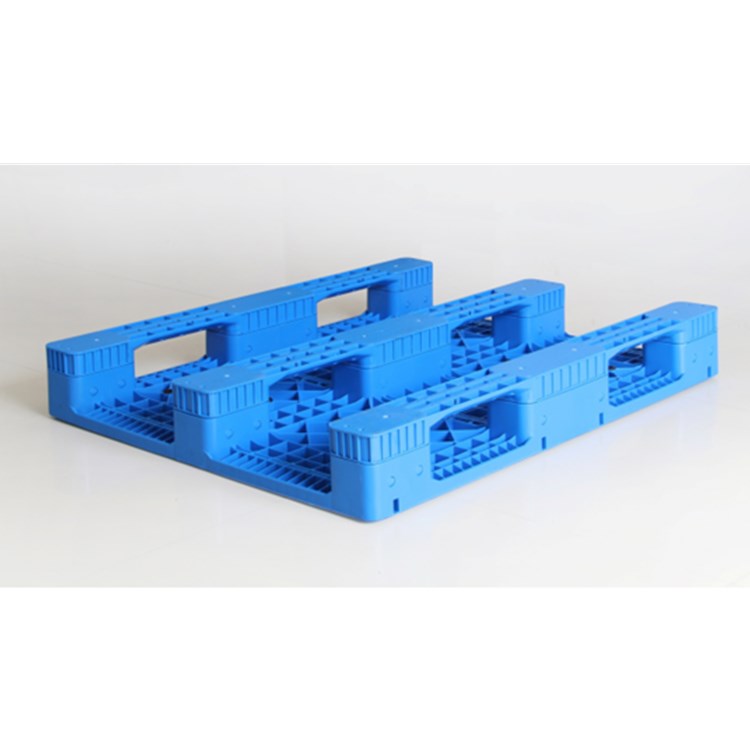

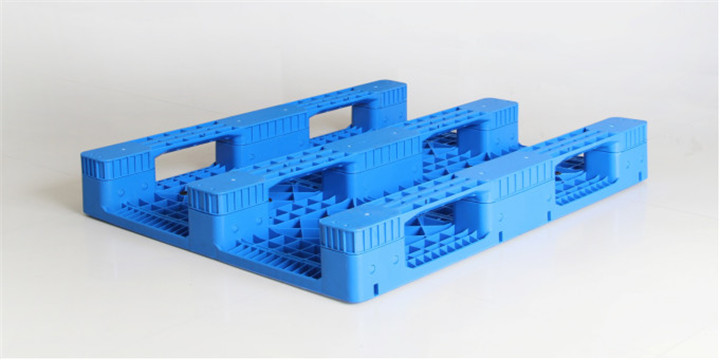

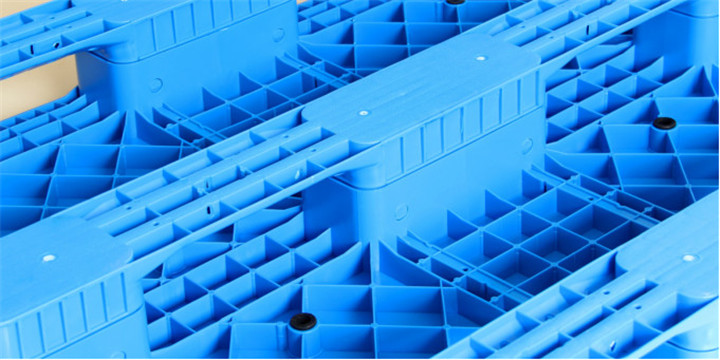

  ZPCG-1210组合川字平板塑料托盘-背面

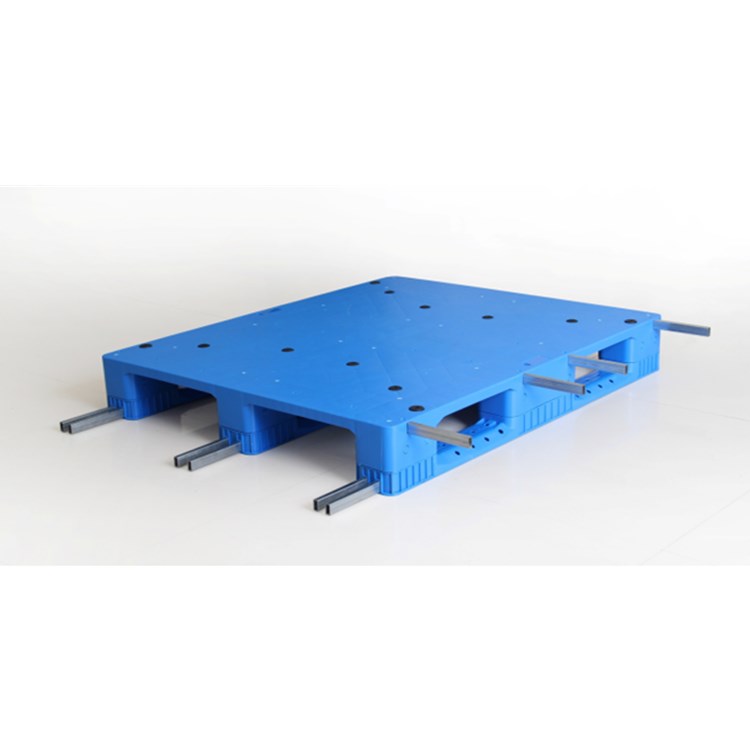

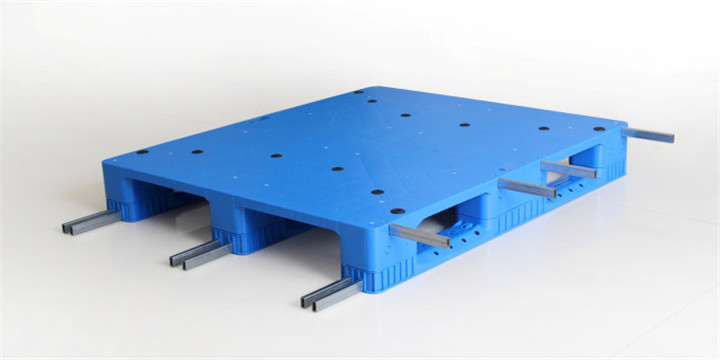

ZPCG-1210组合川字平板塑料托盘-加10根钢管

1-2、产品尺寸图

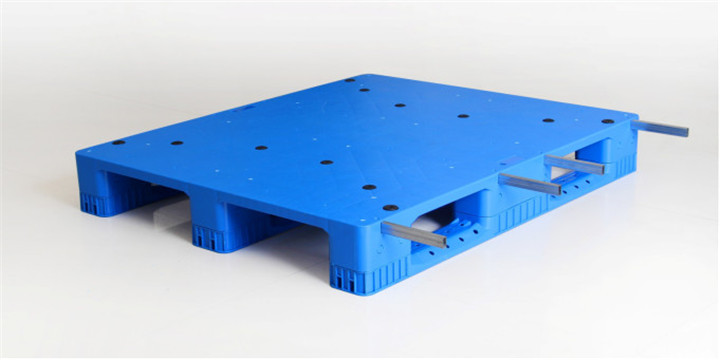

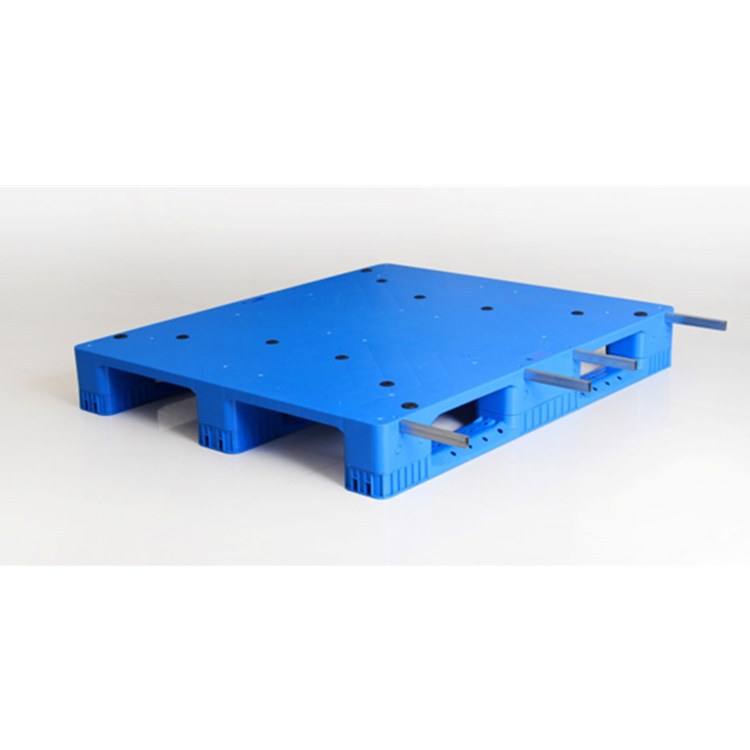

ZPCG-1210组合川字平板塑料托盘-面加4根钢管

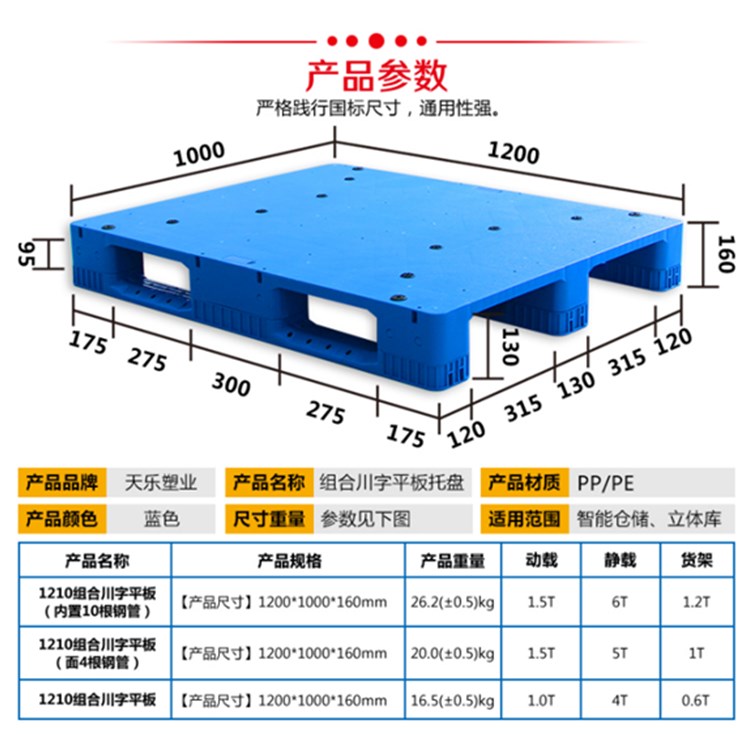

1-2、产品尺寸图



1-3、产品详细参数表

产品详细参数
产品型号 ZDCG-1210(立体库、智能仓储专用川字平板塑料托盘)。
进叉方向 四向进叉(码垛机使用1200mm长位置进叉)
产品尺寸 1200(L)×1000(W)×160 (H) mm(长宽高误差≤3mm,对角线误差≤3mm)。
内置钢管 内置10根镀锌钢管(面上4根、腿上6根),表面做防锈处理。
适用环境 适用环境温度为-25℃~45℃,在该范围内托盘保持良好的刚性和抗冲击性。
叉孔高度 1米方向130mm;1米2方向95mm,适用于手动搬运车、电动搬运车、穿梭车、堆垛机等使用。
变 形 量 托盘满载情况下,托盘使用过程中,  变形量和max挠度≤6mm。
作业环境 适用于堆垛机上作业,在链式输送机、辊道输送机、升降输送机上输送,叉车搬运。
产品材质 高密度聚丙烯/聚乙烯(PP/PE),无毒无害、不污染,可  应用于食品、医药、仓储运输等行业。
产品外观 表面平整、无飞边,无影响使用的裂纹和变形,边缘部位无毛刺,单个托盘上下没有明显色差,同批产品色泽一致。
执行标准 国jia标准GB/T15234-94《塑料平托盘》


1-4、产品载荷能力

ZPCG-1210组合川字平板塑料托盘内置10根根管(面上4根,腿上6根),动载1.5T,静载6T,货架载1.2T。

1) 动态载荷
指在使用叉车等搬运设备时,托盘在动态作业中,托盘上货物平铺均匀摆放,所能承受的max载荷重量。该托盘的动态载荷为:1.5T。

2) 静态载荷
指托盘放在水平且刚性的平面上,货物均匀平铺在托盘上,托盘所能承受的max载荷重量。该托盘的静态载荷为:6T。

3) 货架载荷
指托盘在横梁货架上或其他类似的料架上跨梁架空时,托盘上货物平铺均匀摆放, 所能承受的max载荷重量。该托盘的货架载荷为:1.2T。

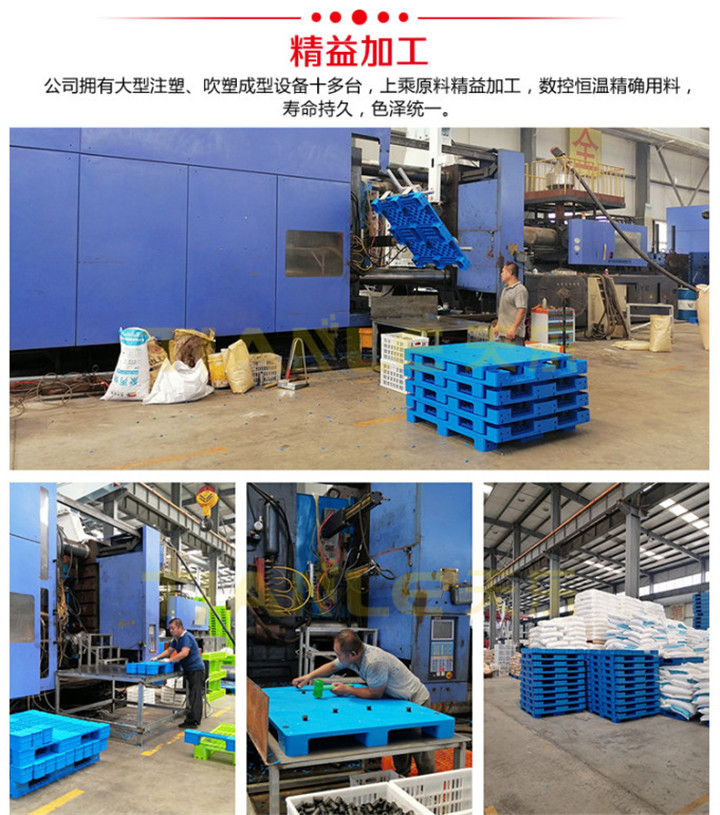

1-5、产品生产工艺
托盘上、下部件分别采用整体注塑,组合卡扣成型。


1-6、产品生产流程
合模→将熔料注入模腔→保压→冷却→开模→注塑件顶出→修整边角→加装防滑垫→放入钢管→组装成型。


1-7、托盘结构优势

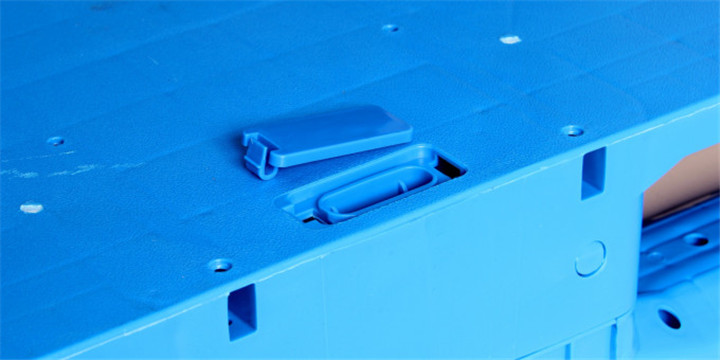

(1)【芯片槽设计】托盘底部留有电子芯片槽,客户可运用射频扫描技术管理仓库,便于追踪货物及塑料托盘,产品  适用于智能仓储,全自动生产线。

(2)【防滑设计】托盘表面装有防滑垫,增加摩擦力,保护货物降低货损率。面部橘皮防滑设计,将货物放在托盘上防滑效果良好,叉车移动及链条运输过程中货物跟托盘之间不会打滑

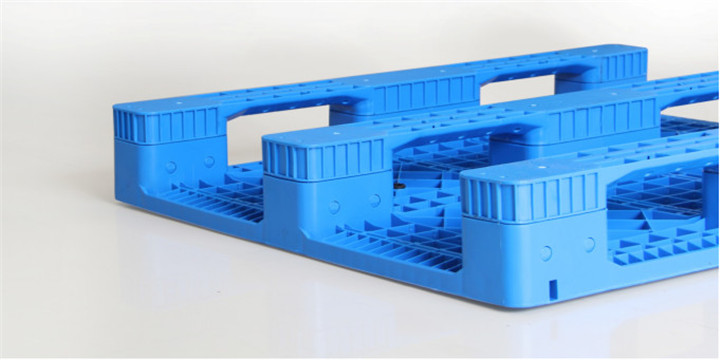

(3)【叉口及底部加强筋设计】托盘叉口、底部采用加强筋设计,提升托盘的稳定性的同时提升托盘的承重能力。

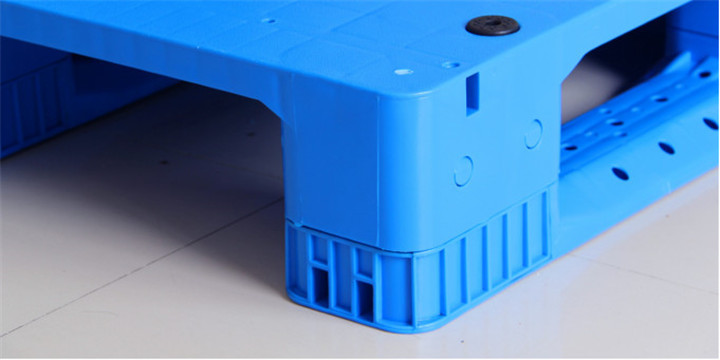

(4)【托盘边缘圆弧角设计】一方面增加托盘的抗撞击能力,另一方面防止发生磕碰弄伤使用者。

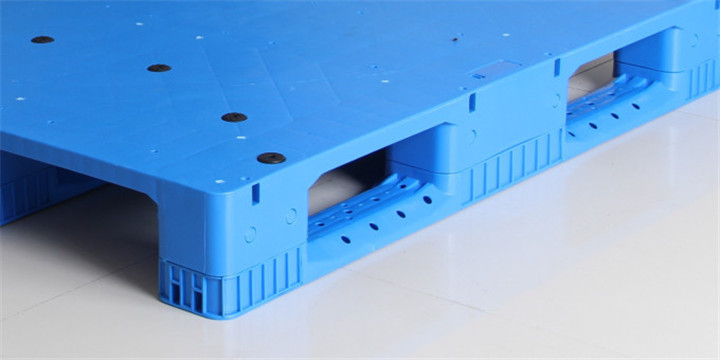

(5)【叉孔圆弧角及斜角设计】托盘叉孔两侧设计圆弧角、底部斜坡设计,方便手动叉车和电动叉车进出。

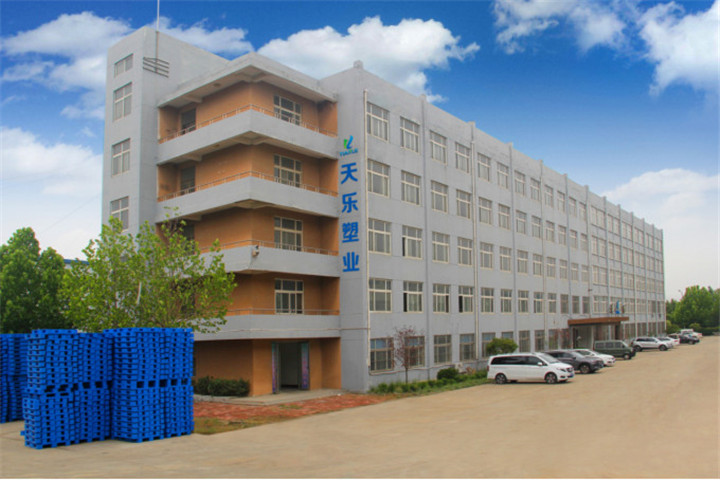

天乐公司简介
山东天乐塑料科技有限公司坐落于山东省菏泽市巨野县城东工业园,紧邻327国道,地理位置优越,交通便利。天乐塑料是一家集研发,设计,制造,销售为一体的大型生产塑料产品企业,公司拥有大型注塑、吹塑成型设备十多台,拥有经验丰富的设计研发团队,可提供产品定制服务。  生产塑料托盘(注塑、吹塑托盘)、环卫分类垃圾桶、塑料周转箱(筐)、塑料折叠箱、塑料中空板、缠绕膜等系列产品。产品  应用于仓储物流、电商快递、食品医药、粮油面粉、烟酒饮料、商场超市、印刷印务、电子电器、化工化肥、服装纺织、汽车汽配等行业。
公司产品品种繁多,可以根据客户要求来样加工定制,厂家直销,可开发票。欢迎新老顾客来电咨询。
