技 术 文 件

ZPCG-1210组合川字网格
智能仓储、立体库适用


山东天乐塑料科技有限公司

目  录

1-1、产品图片 -------------------------------------------------------- 3
1-2、产品尺寸图 ------------------------------------------------------ 5
1-3、产品详细参数 ---------------------------------------------------- 6
1-4、产品载荷能力 ---------------------------------------------------- 7
1-5、产品生产工艺 ---------------------------------------------------- 8
1-6、产品生产流程 ---------------------------------------------------- 9
1-7、托盘结构优势 ---------------------------------------------------- 10
1-8、公司简介 -------------------------------------------------------- 13

1-1、产品图片

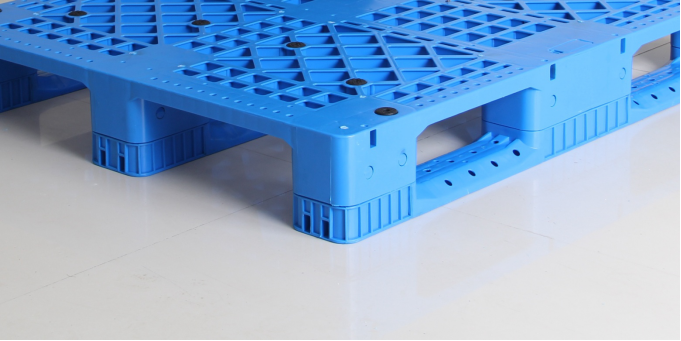

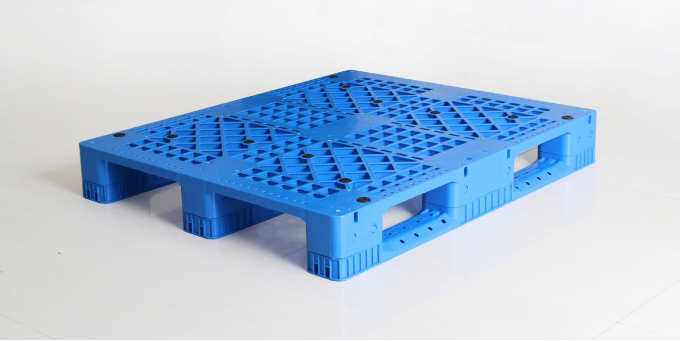

                                                                     1210组合川字网格塑料托盘-正面

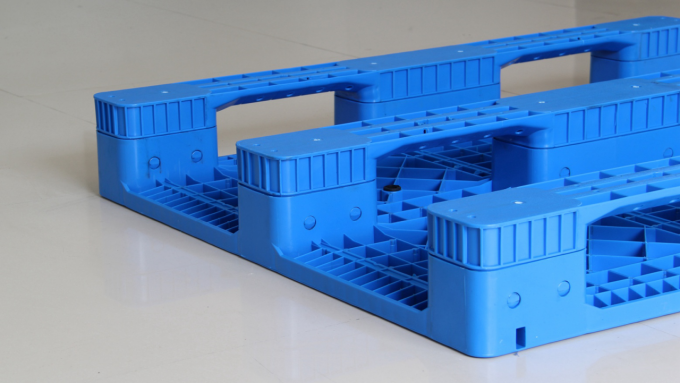

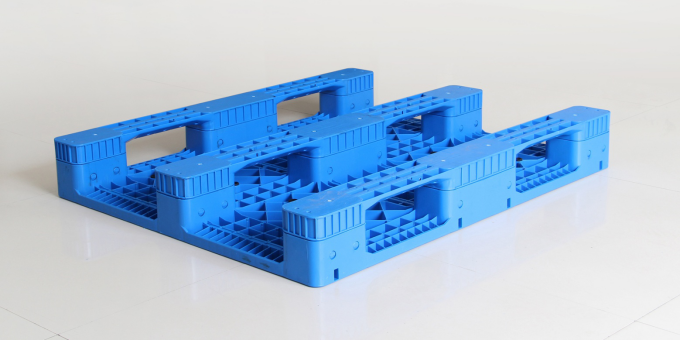

                                                                       1210组合川字网格塑料托盘-背面

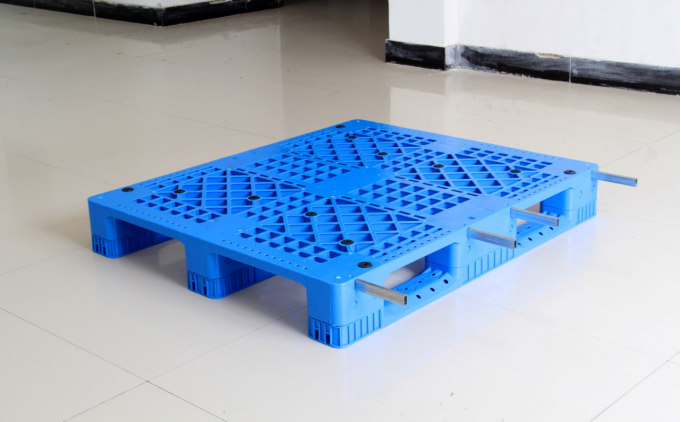

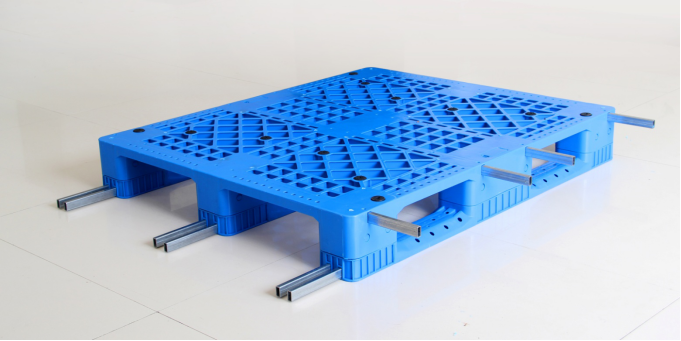

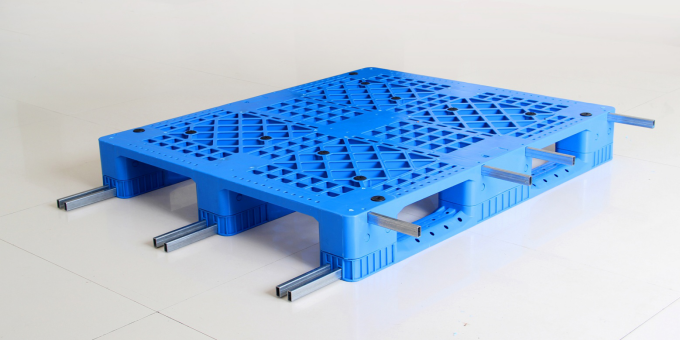

                                                                    1210组合川字网格塑料托盘-加10根钢管

                                                                    1210组合川字网格塑料托盘-面加4根钢管

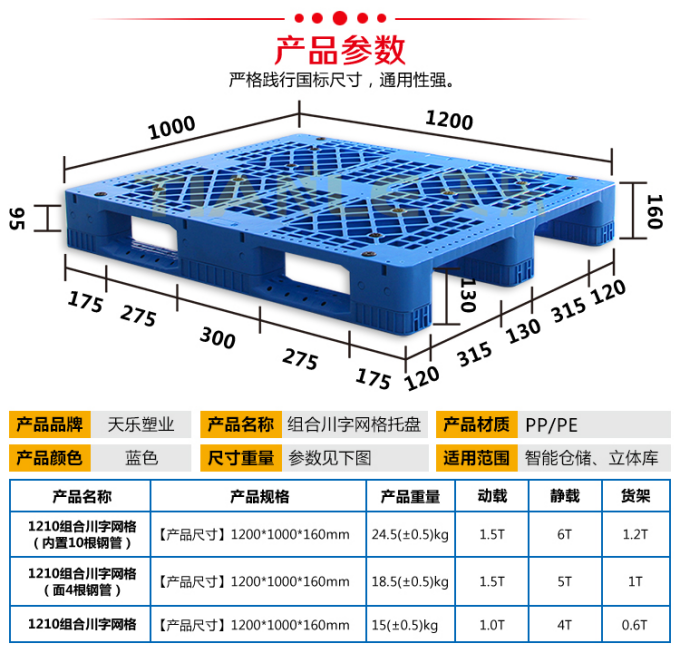

1-2、产品尺寸图



1-3、产品详细参数表

产品详细参数
产品型号	ZDCG-1210（立体库、智能仓储专用川字网格塑料托盘）。
进叉方向	四向进叉（码垛机使用1200mm长位置进叉）
产品尺寸	1200（L）×1000（W）×160 （H） mm（长宽高误差≤3mm，对角线误差≤3mm）。
内置钢管	内置10根镀锌钢管（面上4根、腿上6根），表面做防锈处理。
适用环境	适用环境温度为-25℃～45℃，在该范围内托盘保持良好的刚性和抗冲击性。
叉孔高度	1米方向130mm；1米2方向95mm，适用于手动搬运车、电动搬运车、穿梭车、堆垛机等使用。
变 形 量	托盘满载情况下，托盘使用过程中，  变形量和max挠度≤6mm。
作业环境	适用于堆垛机上作业，在链式输送机、辊道输送机、升降输送机上输送，叉车搬运。
产品材质	高密度聚丙烯/聚乙烯（PP/PE），无毒无害、不污染，可  应用于食品、医药、仓储运输等行业。
产品外观	表面平整、无飞边，无影响使用的裂纹和变形，边缘部位无毛刺，单个托盘上下没有明显色差，同批产品色泽一致。
执行标准	国jia标准GB/T15234-94《塑料平托盘》

1-4、产品载荷能力


ZPCG-1210组合川字网格塑料托盘内置10根根管，面上4根，腿上6根，动载1.5T，静载6T，货架载1.2T。
1） 动态载荷
指在使用叉车等搬运设备时，托盘在动态作业中，托盘上货物平铺均匀摆放，所能承受的max载荷重量。该托盘的动态载荷为：1.5T。
2） 静态载荷
指托盘放在水平且刚性的平面上，货物均匀平铺在托盘上，托盘所能承受的max载荷重量。该托盘的静态载荷为：6T。
3） 货架载荷
指托盘在横梁货架上或其他类似的料架上跨梁架空时，托盘上货物平铺均匀摆放, 所能承受的max载荷重量。该托盘的货架载荷为：1.2T。

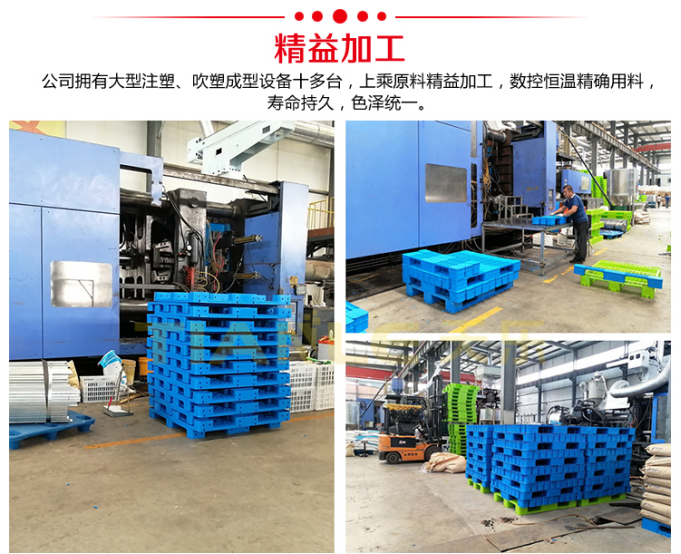

1-5、产品生产工艺
托盘上、下部件分别采用整体注塑，组合卡扣成型。


1-6、产品生产流程
合模→将熔料注入模腔→保压→冷却→开模→注塑件顶出→修整边角→加装防滑垫→放入钢管→组装成型。



1-7、托盘结构优势
（1）【芯片槽设计】托盘底部留有电子芯片槽，便于追踪货物及塑料托盘，产品  适用于智能仓储，全自动生产线。

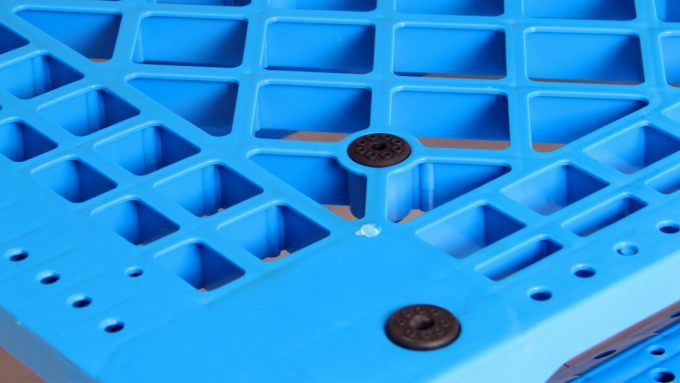

（2）【防滑设计】托盘装有橡胶防滑垫，增加摩擦力，保护货物降低货损率。

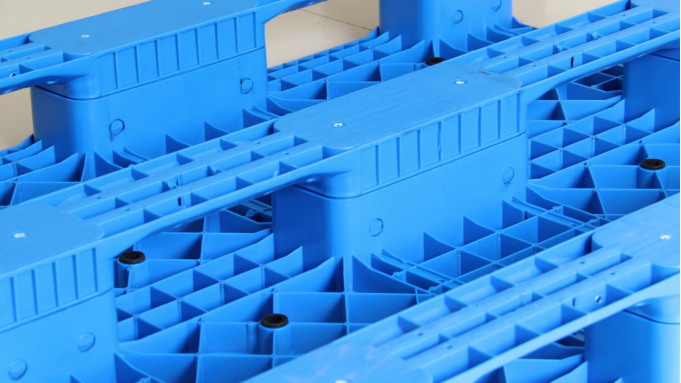

（3）【叉口及底部加强筋设计】托盘叉口、底部采用加强筋设计，提升托盘的稳定性的同时提升托盘的承
重能力。




（4）【托盘边缘圆弧角设计】一方面增加托盘的抗撞击能力，另一方面防止发生磕碰弄伤使用者

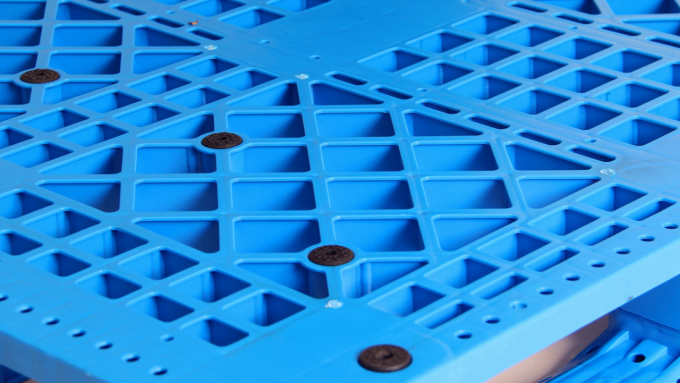

（5）【镂空网格设计】塑料托盘表面采用镂空设计，利于货物防水防潮的同时，也保证货物底部处于通风状态。

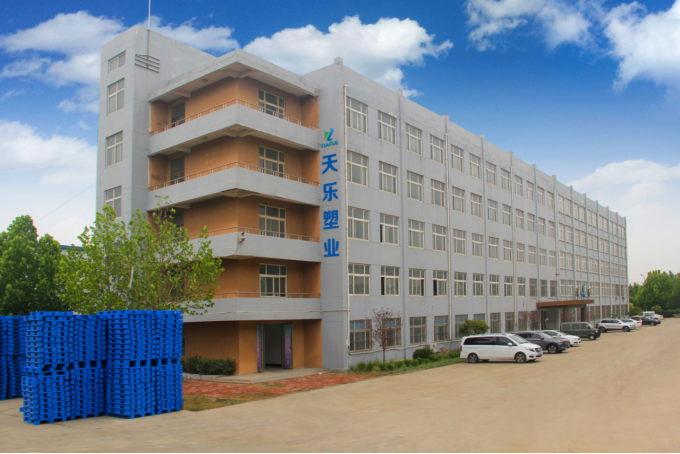

天乐公司简介
山东天乐塑料科技有限公司坐落于山东省菏泽市巨野县城东工业园，紧邻327国道，地理位置优越，交通便利。天乐塑料是一家集研发，设计，制造，销售为一体的大型生产塑料产品企业，公司拥有大型注塑、吹塑成型设备十多台，拥有经验丰富的设计研发团队，可提供产品定制服务。  生产塑料托盘（注塑、吹塑托盘）、环卫分类垃圾桶、塑料周转箱（筐）、塑料折叠箱、塑料中空板、缠绕膜等系列产品。产品  应用于仓储物流、电商快递、食品医药、粮油面粉、烟酒饮料、商场超市、印刷印务、电子电器、化工化肥、服装纺织、汽车汽配等行业。
公司产品品种繁多，可以根据客户要求来样加工定制，厂家直销，可开发票。欢迎新老顾客来电咨询。
